솔루션 소개
패턴분석기술기반 침수예경보 원격감시제어시스템(JSolus)은 Operator Station(HMI) 과 현장감시제어반으로 구성되어 있습니다.
Operator Station에는 지능형 다기능 원격계측제어장치 소프트웨어가 설치되어 네트워크로 연결된 원격지의 설비를 감시 및 제어하는 기능을 수행합니다. 이때 데이터베이스의 과거자료를 이용하여
아날로그 데이터의 과거 패턴을 분석하여 현재의 패턴 유형을 적용하여 출력하게 됩니다.
현장감시제어반에는 컨트롤러(PLC)가 구비되어 각종 계측기기와 전동기 및 밸브 등에 연결하여 제어 및 감시를 할 수 있습니다.
-

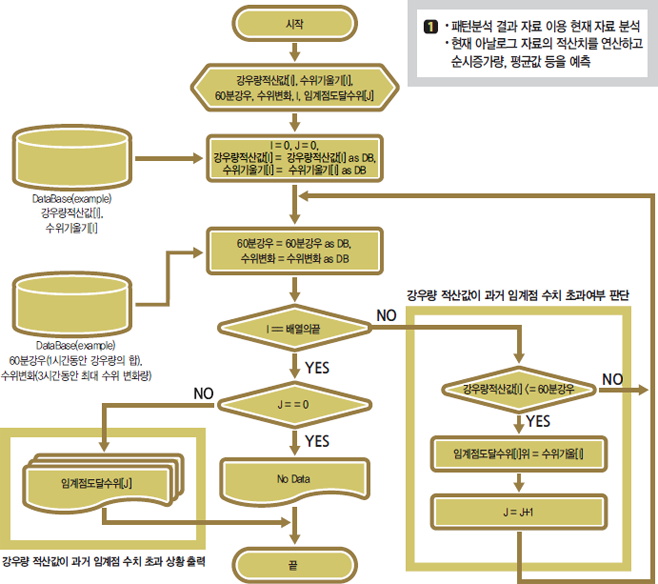

분석 자료 활용 흐름도
현재 강우량의 수위 영향도 판단
-

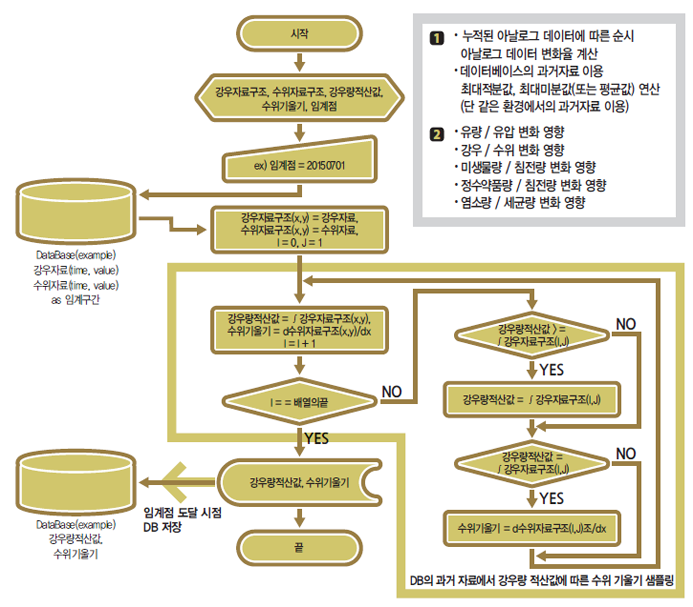

패턴분석 흐름도
강우량에 따른 수위 임계점 도달지점 분석
현장 프로그램 사례
-

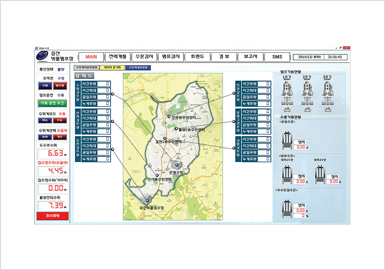

정지화면
-

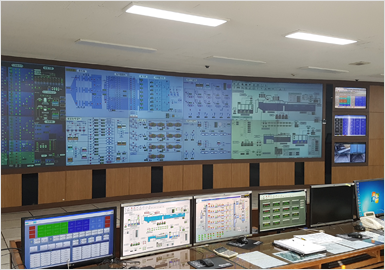

중앙감시실
-

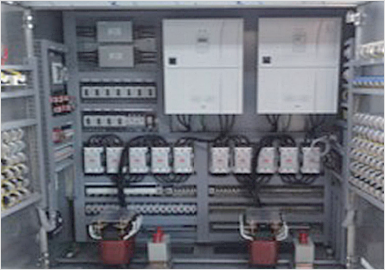

현장감시제어판
솔루션 소개
- 솔루션 기능
-
중앙 Operator Station(MMI)
- 그래픽 빌더를 이용한 프로그램 구성 요소의 세부항목 지정
- 그래픽 툴을 이용한 플래트 감시화면
- 프로세스 통제 및 통신 인터페이스
- 그래프 및 트랜드 그룹의 감시 및 데이터 동기화 기능(데이터베이스)
- 아날로그 및 디지털 데이터의 정보입력, 실시간 감시,
그래픽 제어, 장비제어, 데이터 분석 - 일보, 월보, 연보 등 각종 보고서 기능
- 인터넷을 이용한 웹, 모바일 앱 기능 (XML, JSON 등 표준화 포맷 제공
현장감시제어반(Remote Control Station)
- 2.3mm 이상의 냉간압연 강판으로 제작된 부식방지 외함
- 하부 배선작업용 바닥판 설치
- 패널 PLC 모듈과 금속 접지판 차폐
- 방진구조, 환기구 설치
- 충전부의 충분한 절연 이격거리 확보
- 배선용 단자대 이용 및 단자에 표시 마크
- 패널에 리셉터클, 조명 램프, 제어회로용 배선용 차단기 설치
- 다중경로통신장치를 이용한 유/뮤선 RSC 네트워크 구성
- 도어에는 핸들과 잠금장치 설치
과거 30분 데이터 이용 5분, 10분 후의 데이터를 예측하여 위험 경보
계측, 데이터 분석, 예측 기술
- 솔루션 특허 및 인증
-
-
특허
다중경로 통신장치를 이용한 상하수도 계측제어시스템 -
GS 인증
지능형 다기능 원격계측제어장치
-
